Publikationsreife Bode-Diagramme aus gemessenen Frequenzgängen.
Laden Sie positive Frequenzwerte mit Amplitude und optional Phase hoch, beschreiben Sie Grenzfrequenzen oder Kurven und erstellen Sie mit KI ein sauberes Bode-Diagramm als manuskriptreife PNG-Datei.
Laden Sie Daten hoch und beschreiben Sie das gewünschte Diagramm.
Kostet 5 Credits. Aus Ihren hochgeladenen Daten und Ihrem Prompt entsteht eine publikationsreife PNG-Datei.
Vorschau
Seitenverhältnis: 16:9
Das sind Beispielvorschauen. Laden Sie Ihren Datensatz hoch, um Ihr eigenes Bode-Diagramm zu erstellen.
Nutzen Sie diese Beispiele als Vorlage für Filter, Verstärker, Regelkreise, gemessene und simulierte Kurven, Kerbfilter, Resonanzen und technisch saubere Bode-Diagramme.
Prompt
Erstellen Sie auf Grundlage der hochgeladenen Datei low_pass_filter_response.csv ein publikationsreifes Bode-Diagramm für einen Tiefpassfilter. Tragen Sie positive Frequenzwerte auf einer logarithmischen x-Achse ab, zeigen Sie Amplitude in dB und Phase in Grad in zwei übereinanderliegenden Panels, behalten Sie die Messpunkte bei und markieren Sie die Grenzfrequenz nur, wenn Daten oder Prompt sie stützen.
Prompt

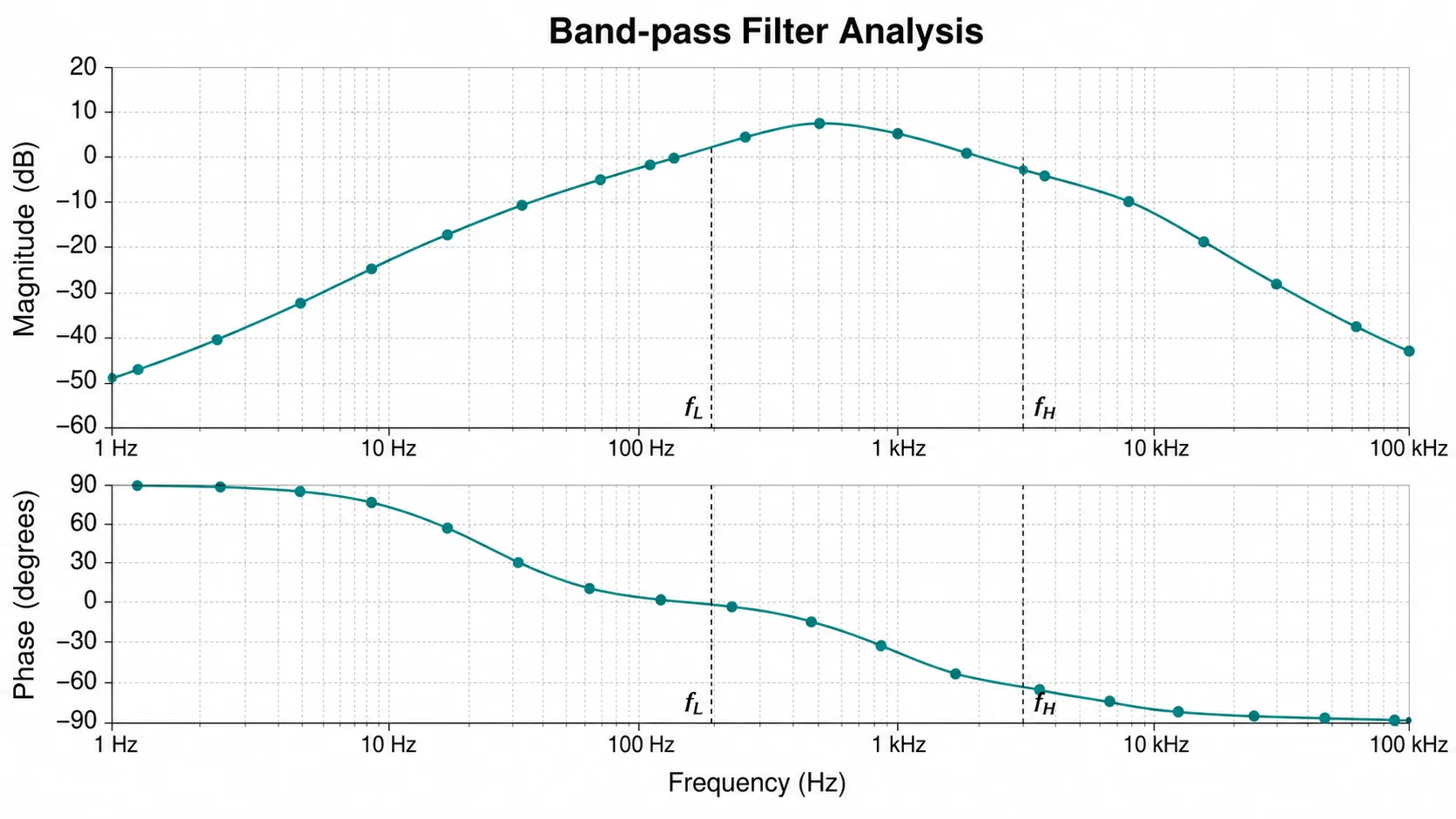

Erstellen Sie auf Grundlage der hochgeladenen Datei band_pass_filter_analysis.tsv ein Bode-Diagramm für einen Bandpassfilter. Tragen Sie Amplitude und Phase über der logarithmisch skalierten Frequenz ab, zeigen Sie das Maximum im Durchlassbereich und die Dämpfungsbereiche deutlich, ergänzen Sie Hilfslinien für die untere und obere Grenzfrequenz nur, wenn die hochgeladenen Werte sie stützen, und verwenden Sie einen klaren technischen Stil in Petrol.
Prompt

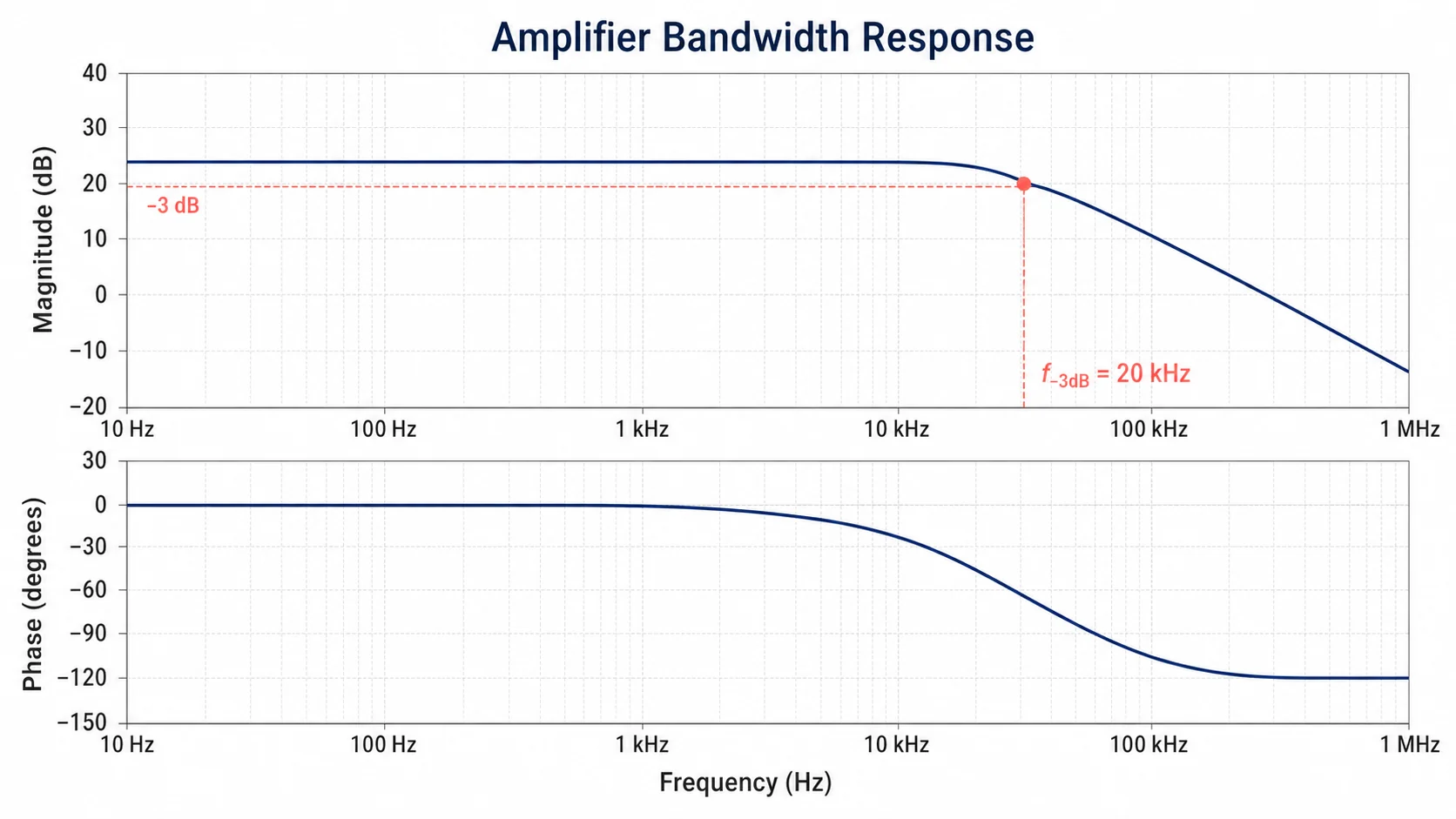

Erstellen Sie auf Grundlage der hochgeladenen Datei amplifier_bandwidth_response.xlsx ein Bode-Diagramm, das die Bandbreite eines Verstärkers zeigt. Verwenden Sie Amplitude in dB und Phase in Grad, behalten Sie den hochgeladenen Frequenzbereich bei, ergänzen Sie eine dezente Hilfslinie für die -3-dB-Bandbreite nur, wenn die Werte sie stützen, und halten Sie das zweiteilige technische Layout klar.
Prompt

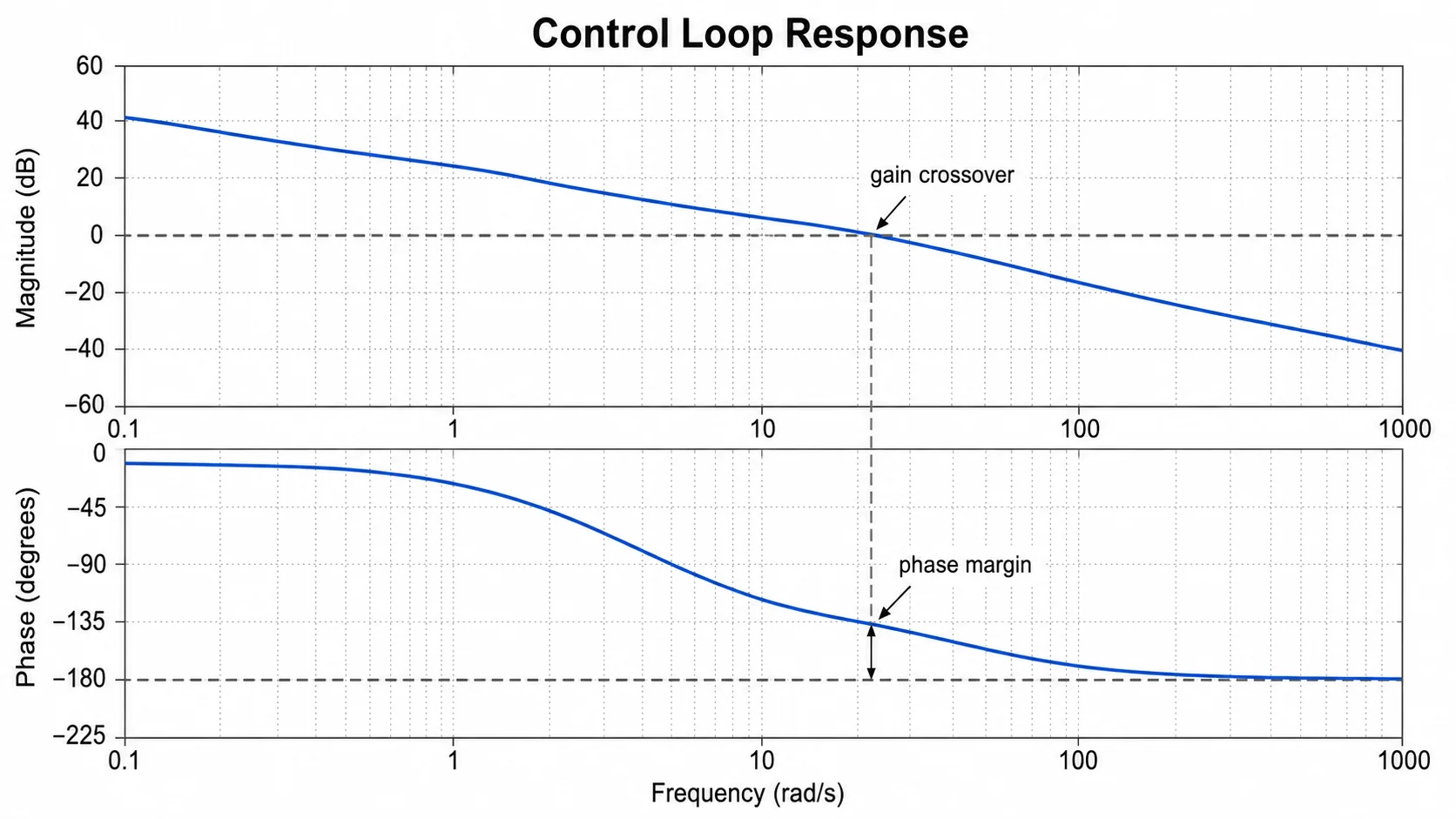

Erstellen Sie auf Grundlage der hochgeladenen Datei control_loop_response.csv ein Bode-Diagramm für einen Regelkreis. Verwenden Sie eine logarithmische Frequenzachse als x-Achse, je ein Panel für Amplitude und Phase und dezente Referenzlinien bei 0 dB und -180 Grad, und ergänzen Sie Angaben zur Durchtrittsfrequenz oder Phasenreserve nur, wenn die hochgeladenen Daten und der Prompt sie stützen.
Prompt

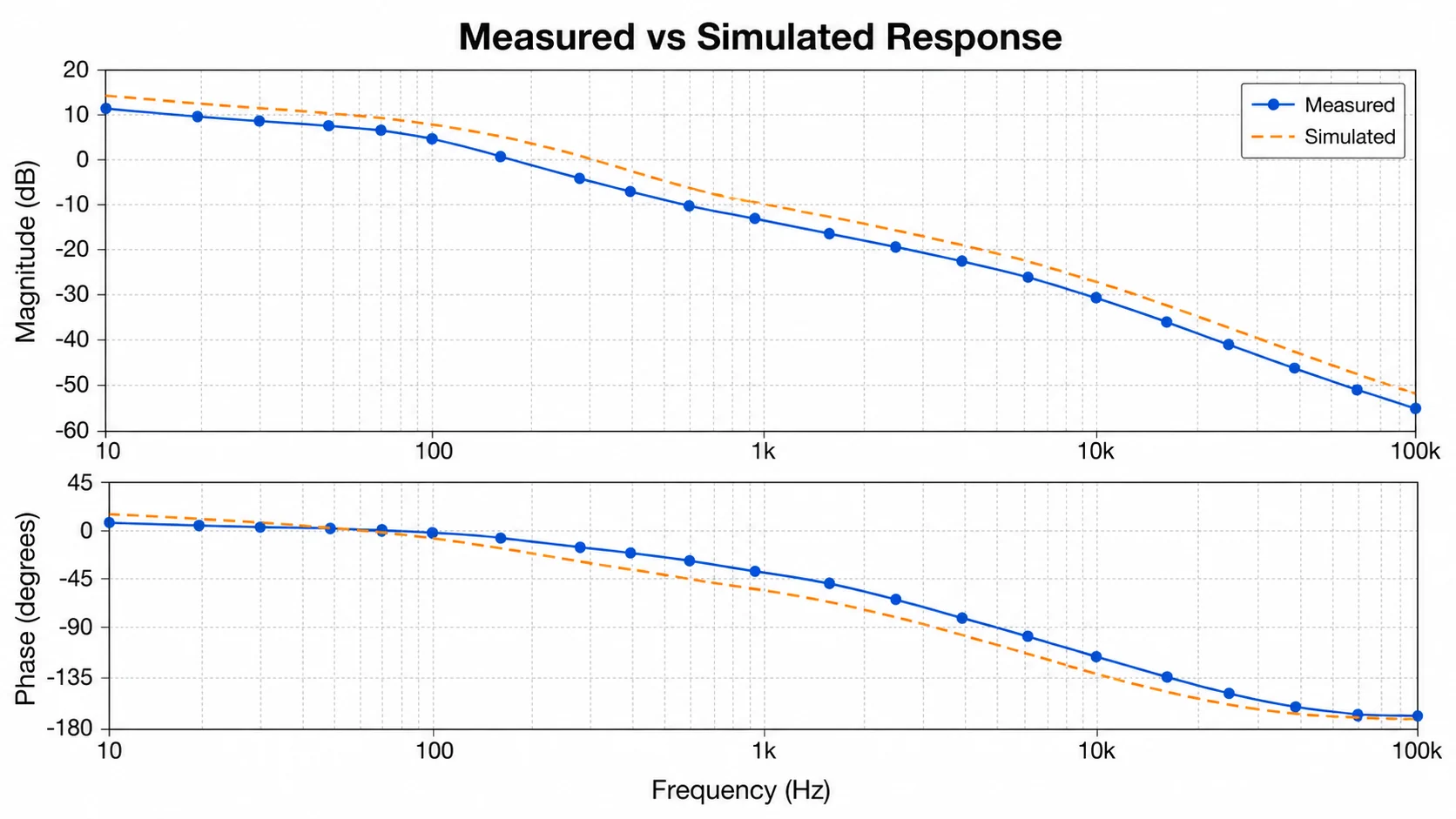

Erstellen Sie auf Grundlage der hochgeladenen Datei measured_vs_simulated_response.csv ein Bode-Diagramm, das gemessene und simulierte Frequenzgänge vergleicht. Verwenden Sie in den Panels für Amplitude und Phase einheitliche Farben, zeigen Sie Messpunkte und gestrichelte Simulationslinien nur, wenn die entsprechenden Spalten vorhanden sind, ergänzen Sie eine kompakte Legende und extrapolieren Sie nicht über den hochgeladenen Frequenzbereich hinaus.
Prompt

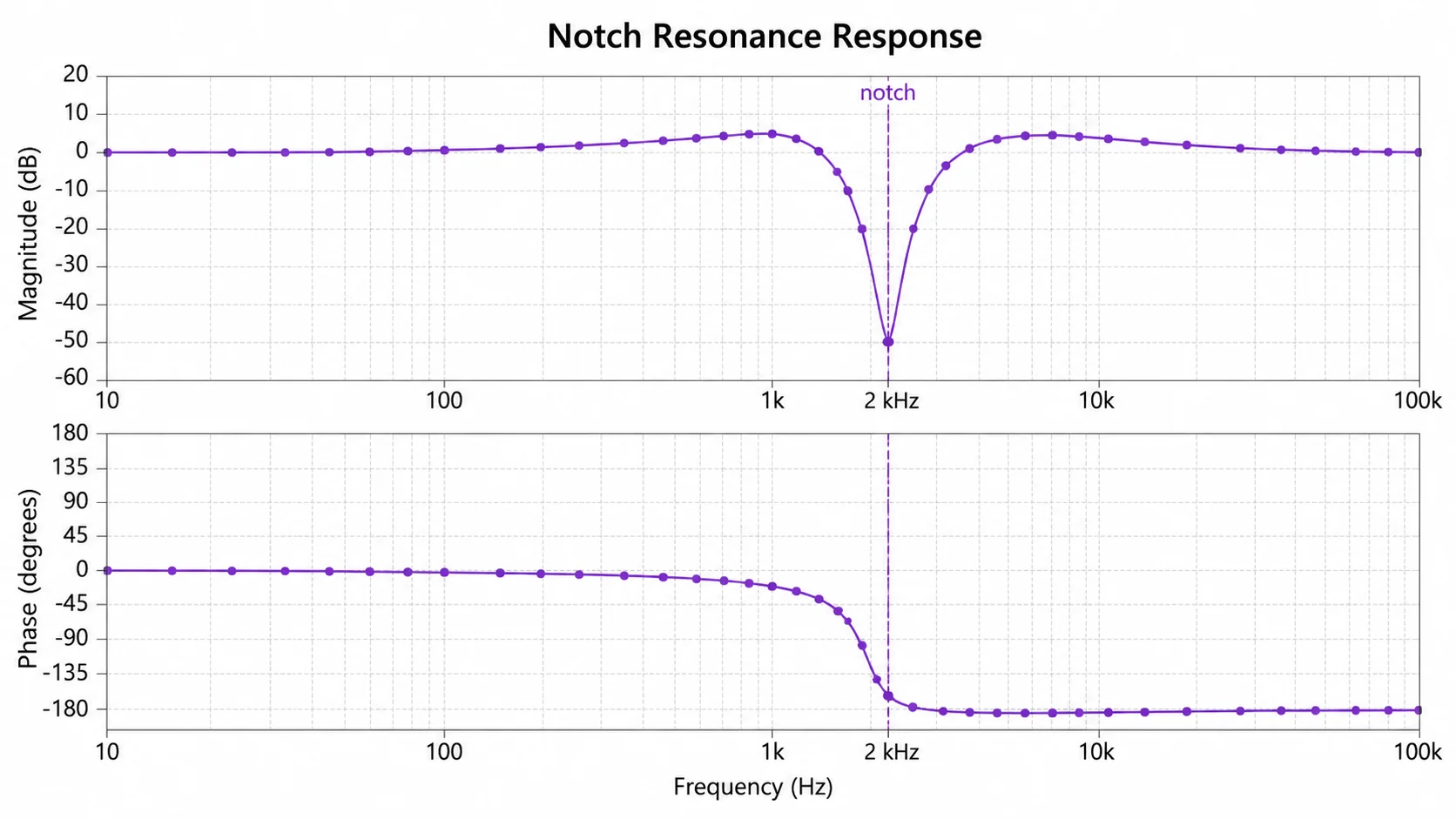

Erstellen Sie auf Grundlage der hochgeladenen Datei notch_resonance_response.tsv ein Bode-Diagramm für einen Kerbfilter oder eine Resonanz. Tragen Sie positive Frequenzwerte auf einer logarithmischen x-Achse ab, zeigen Sie Panels für Amplitude und Phase, markieren Sie die Kerb- oder Resonanzfrequenz nur, wenn sie in den hochgeladenen Daten erkennbar ist, und verwenden Sie eine zurückhaltende technische Palette in Lila.
Fügen Sie CSV-, TSV-, TXT- oder Excel-Daten mit positiven Frequenzwerten, Amplitudenwerten und optional Spalten für Phase oder Messreihe hinzu.
Teilen Sie SciFigure AI mit, welche Einheiten, Panels, Messpunkte, Linien für die Grenzfrequenz, Hinweise zur Durchtrittsfrequenz, Gruppierungen und Anmerkungen Sie brauchen.
Erstellen Sie ein sauberes Bode-Diagramm mit KI, prüfen Sie logarithmische Skalierung und Einheiten, und laden Sie die PNG-Datei für Berichte und Folien herunter.
Es macht aus gemessenen Frequenzgängen ein klares Bode-Diagramm mit Amplitudengang und optionalem Phasengang. Das Ergebnis eignet sich für Filter, Verstärker, Sensoren, Regelkreise, Resonanzanalysen, technische Berichte und Forschungsvorträge.
Eine numerische Spalte mit positiven Frequenzwerten und eine numerische Amplitudenspalte. Ergänzen Sie eine numerische Phasenspalte, wenn Sie ein zweiteiliges Bode-Diagramm mit Amplituden- und Phasengang brauchen.
Ja. Bode-Diagramme verwenden normalerweise eine logarithmische Frequenzachse – Frequenzen von null oder kleiner lassen sich auf dieser Skala daher nicht darstellen.
Ja. Fügen Sie eine Spalte für Messreihe, Bedingung oder Kurve hinzu und beschreiben Sie, wie die Kurven in der fertigen Abbildung gestaltet werden sollen.
Ja, aber nur, wenn die hochgeladenen Daten und Ihre Anweisungen diese Markierungen stützen.
Ja, prüfen Sie aber vor der Einreichung Einheiten, Frequenzskalierung, Phasensprünge durch Wrapping, Kurvenbeschriftungen und alle technischen Anmerkungen.
