Proteinbiosynthese als KI-Schaubild

Proteinbiosynthese darstellen

Zeigen Sie die Proteinbiosynthese so, wie Ihre Klasse sie sehen muss: die Transkription von der DNA zur mRNA im Zellkern, die Translation von der mRNA zum Polypeptid am Ribosom. Beschreiben Sie Schritt, Beschriftungen und Form des Arbeitsblatts – daraus entsteht eine saubere Abbildung.

Transkription im ZellkernTranslation am RibosomCodon und Anticodon beschriftet

Proteinbiosynthese mit KI darstellen

Beschreiben Sie den Schritt, die Strukturen, die beschriftet werden sollen, und den Stil, den Sie für den Unterricht brauchen.

Kostet 5 Credits566 / 2000 Zeichen

Erzeugen Sie aus Ihrer Beschreibung ein PNG in Publikationsqualität.

Vorschau

Vorschau: Schaubilder zur Proteinbiosynthese

Ziel-Seitenverhältnis: 16:9

Beschriftetes Schaubild des zentralen Dogmas: DNA wird im Zellkern in mRNA transkribiert, die mRNA an einem Ribosom im Zytoplasma in Protein translatiert
Schaubild der Transkription: Die RNA-Polymerase liest im Zellkern den codogenen DNA-Strang ab und synthetisiert einen mRNA-Strang
Schaubild der Translation: mRNA, die durch ein Ribosom läuft, tRNA, die Aminosäuren anliefert, und eine wachsende Polypeptidkette

Beispielvorschauen. Beschreiben Sie Ihre Abbildung, um Ihr eigenes Schaubild zur Proteinbiosynthese zu erstellen.

Beispiele: Transkription und Translation beschriftet

Nutzen Sie diese Beispiele als Vorbild für Schaubilder zum zentralen Dogma, Nahansichten einzelner Schritte, Codon-Übersichten und Arbeitsblätter zur Proteinbiosynthese.

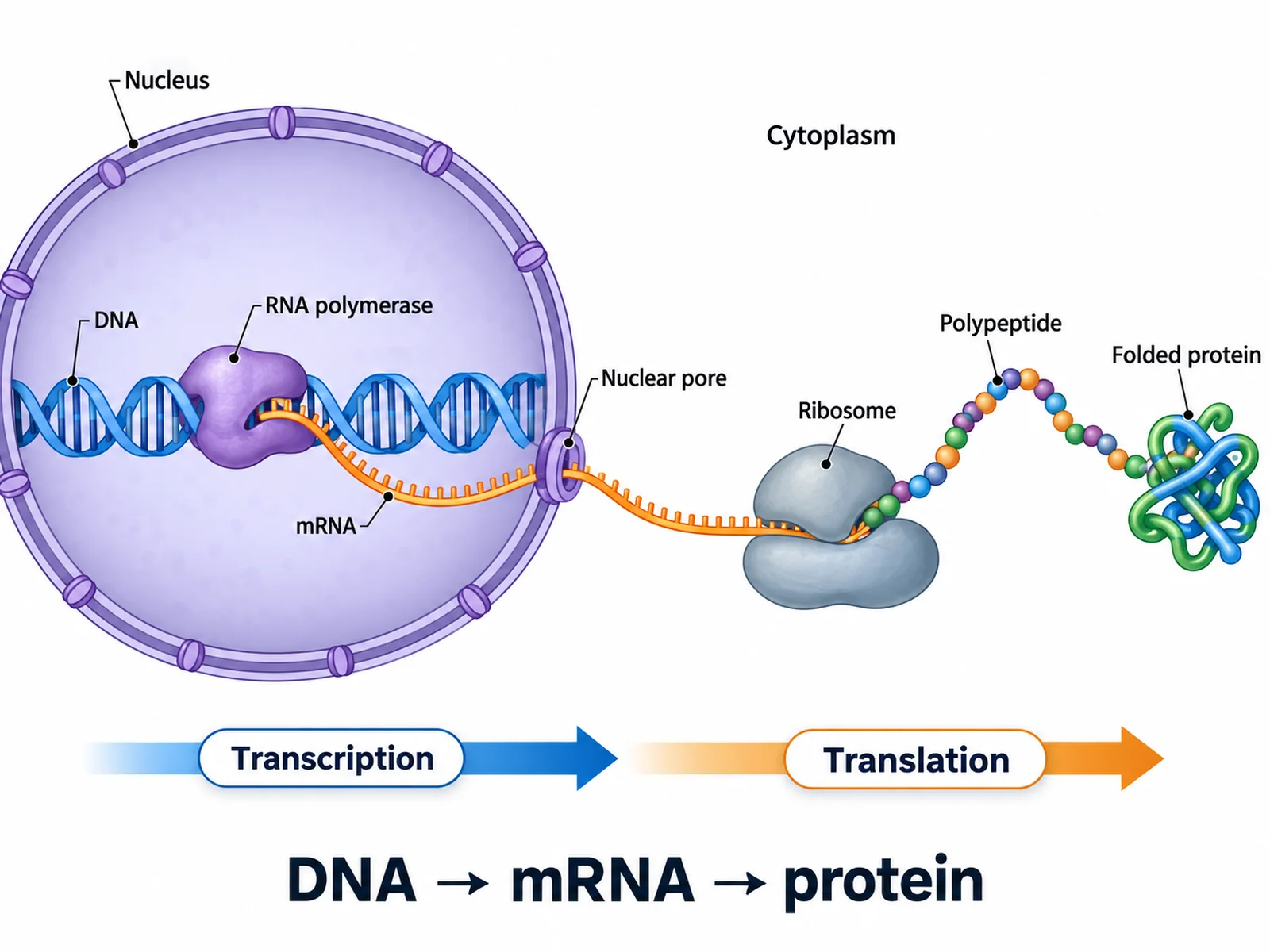

Beschriftetes Schaubild des zentralen Dogmas: DNA wird im Zellkern in mRNA transkribiert, die mRNA an einem Ribosom im Zytoplasma in Protein translatiert

Prompt

Erstellen Sie ein beschriftetes Schaubild des zentralen Dogmas der Molekularbiologie, von links nach rechts: DNA, dann mRNA, dann Protein. Zeichnen Sie die DNA-Doppelhelix und die RNA-Polymerase in einem Zellkern, den fertigen mRNA-Strang, der den Kern durch eine Kernpore verlässt, und ein Ribosom im Zytoplasma, das eine Polypeptidkette aufbaut. Schreiben Sie „Transkription“ über den Pfeil von der DNA zur mRNA und „Translation“ über den Pfeil von der mRNA zum Protein, beschriften Sie Zellkern und Zytoplasma und bleiben Sie bei einem sauberen Biologie-Lehrbuchstil auf weißem Hintergrund.

Zentrales Dogma im Überblick

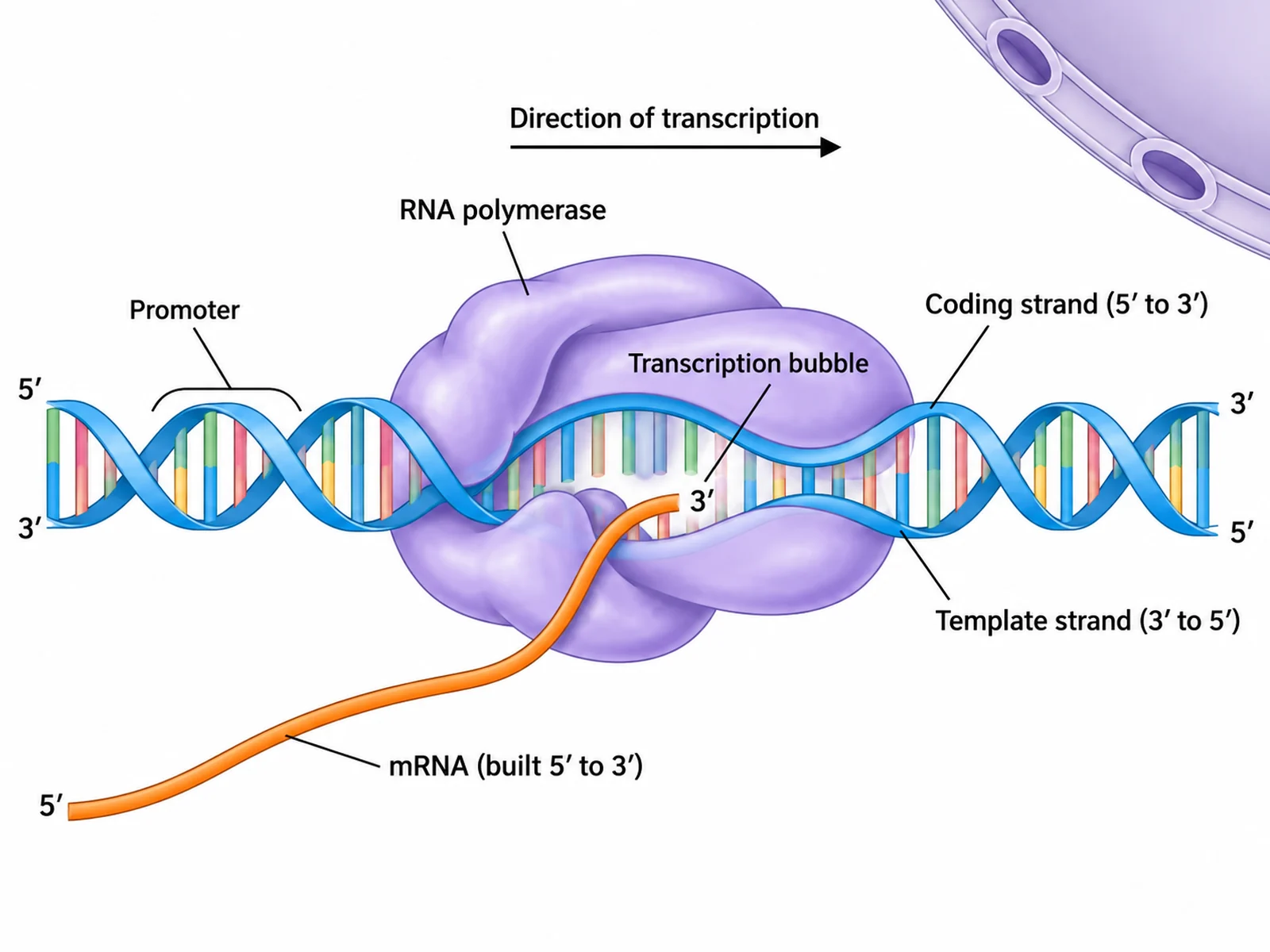

Schaubild der Transkription: Die RNA-Polymerase liest im Zellkern den codogenen DNA-Strang ab und synthetisiert einen mRNA-Strang

Prompt

Erstellen Sie ein beschriftetes Schaubild der Transkription im Zellkern. Zeigen Sie die RNA-Polymerase am Promotor und die DNA-Doppelhelix, die zu einer Transkriptionsblase entwunden ist. Das Enzym bewegt sich nach rechts und liest dabei den unteren, codogenen Strang (Matrizenstrang) von 3' links nach 5' rechts ab. Zeigen Sie die komplementäre mRNA, die in 5'→3'-Richtung wächst: Ihr 5'-Ende zeigt nach links vom Enzym weg, ihr 3'-Ende liegt direkt am Enzym. Der obere, nicht codogene Strang verläuft von 5' links nach 3' rechts. Beschriften Sie Promotor, RNA-Polymerase, codogenen Strang, nicht codogenen Strang und wachsende mRNA. Halten Sie die Beschriftungen kurz und den Hintergrund weiß.

Transkription im Zellkern

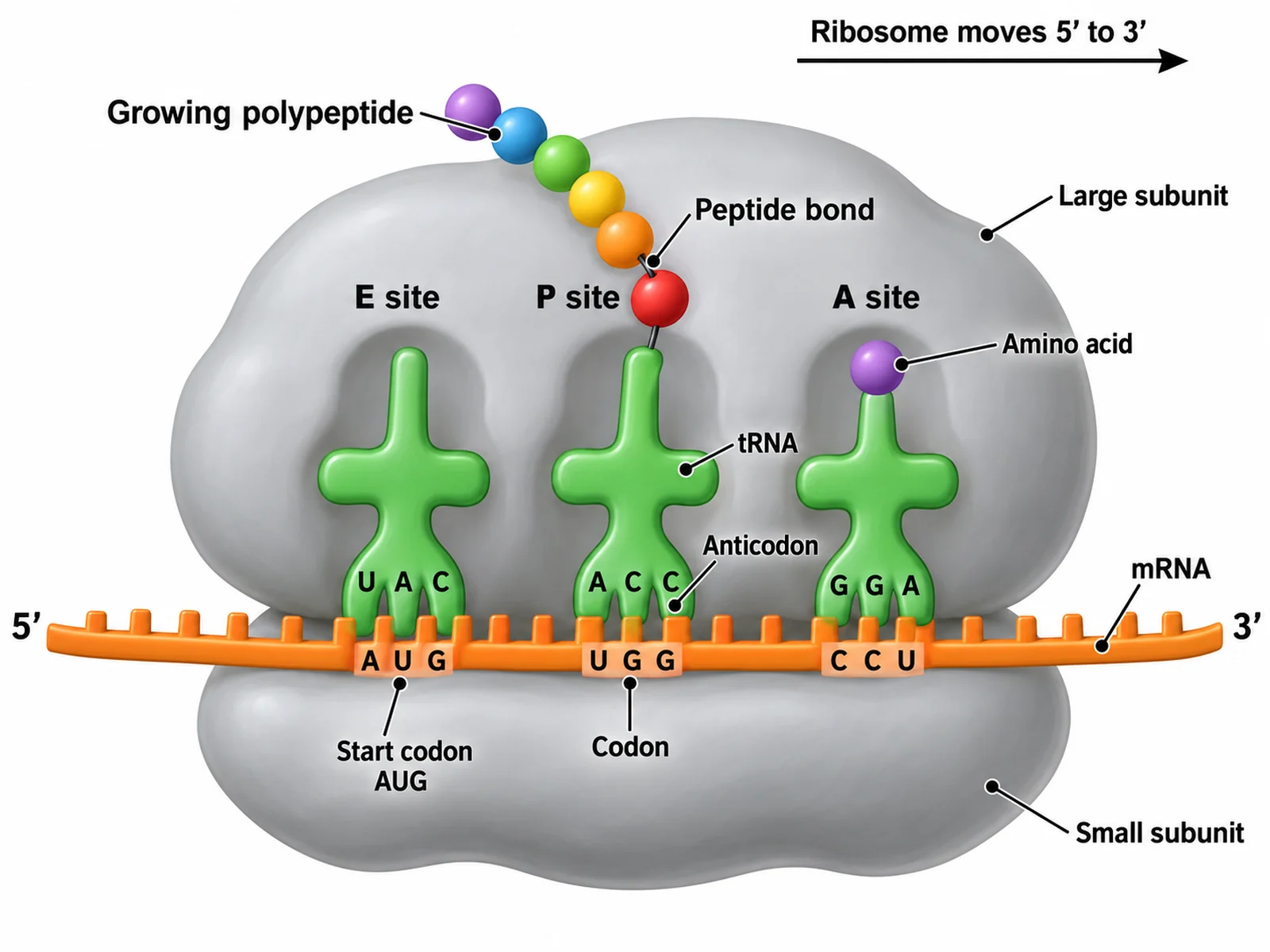

Schaubild der Translation: mRNA, die durch ein Ribosom läuft, tRNA, die Aminosäuren anliefert, und eine wachsende Polypeptidkette

Prompt

Erstellen Sie ein beschriftetes Schaubild der Translation mit einem einzelnen Ribosom im Zytoplasma im Mittelpunkt. Zeigen Sie den mRNA-Strang zwischen großer und kleiner Untereinheit des Ribosoms, gelesen in 5'→3'-Richtung, mit markiertem Startcodon AUG. Zeichnen Sie eine tRNA mit Aminosäure in der A-Stelle, eine tRNA mit der wachsenden Polypeptidkette in der P-Stelle und eine tRNA, die die E-Stelle verlässt. Beschriften Sie die Untereinheiten des Ribosoms, die Codons der mRNA, die Anticodons der tRNA, die Aminosäuren, die Peptidbindung und die Polypeptidkette.

Translation am Ribosom

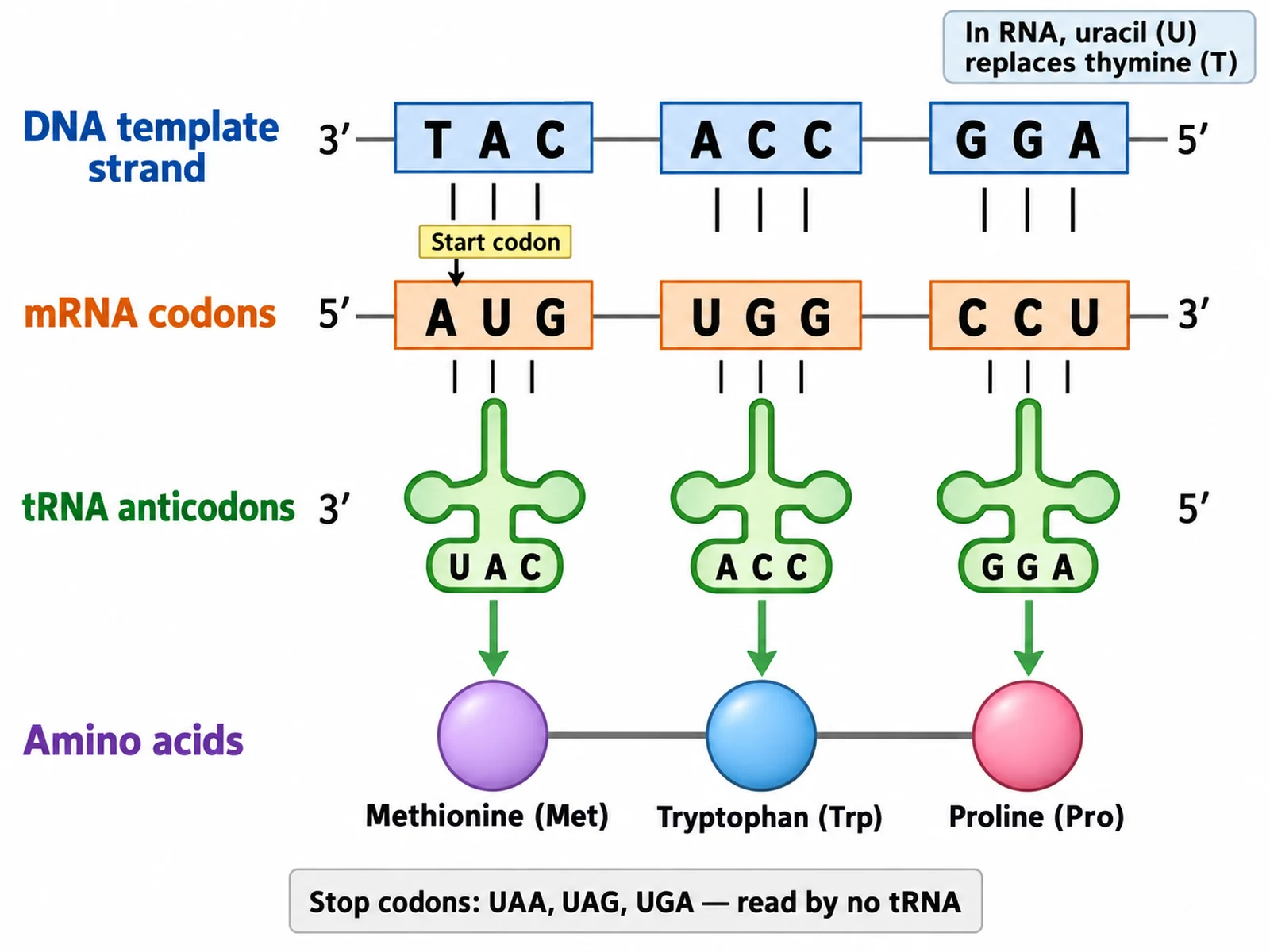

Nahansicht: Codons der mRNA paaren sich mit den Anticodons der tRNA, darunter die passenden Aminosäuren der Polypeptidkette

Prompt

Erstellen Sie eine Nahansicht der Paarung von Codon und Anticodon. Zeigen Sie einen codogenen DNA-Strang über einem mRNA-Strang über drei tRNA-Molekülen. Verwenden Sie ein konkretes Beispiel: codogener Strang TAC ACC GGA, mRNA AUG UGG CCU, Anticodons UAC ACC GGA, Aminosäuren Methionin, Tryptophan, Prolin. Beschriften Sie das Startcodon, jedes Codon, jedes Anticodon und die Aminosäure, die jede tRNA trägt, und vermerken Sie, dass RNA Uracil statt Thymin enthält. Ergänzen Sie eine kurze Bildunterschrift mit den drei Stoppcodons UAA, UAG und UGA.

Paarung von Codon und Anticodon

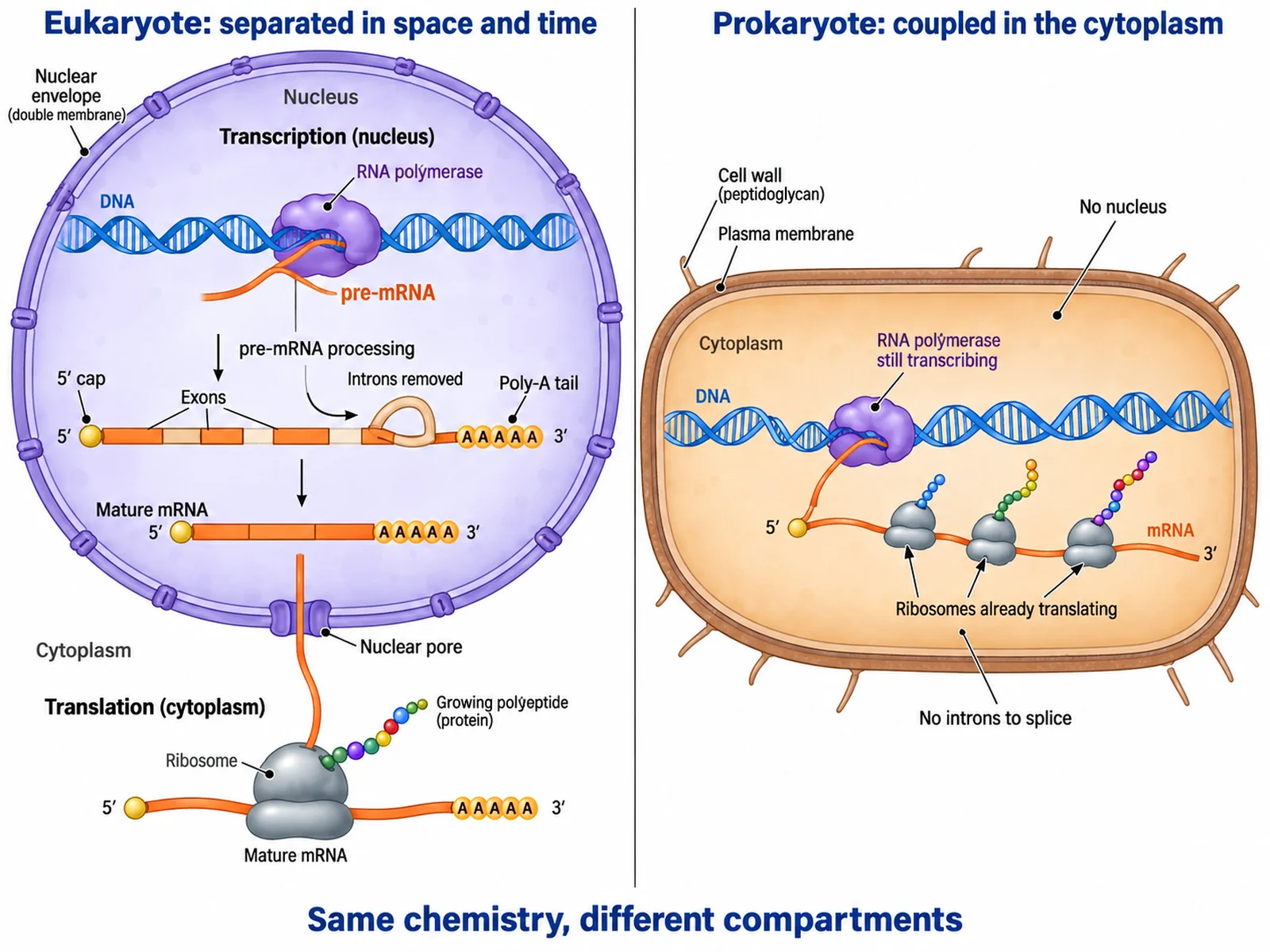

Vergleich nebeneinander: gekoppelte Transkription und Translation bei Prokaryoten und der durch die Kernhülle getrennte Ablauf bei Eukaryoten

Prompt

Erstellen Sie eine Vergleichsabbildung der Proteinbiosynthese aus zwei Feldern. Im Feld für Eukaryoten: Transkription im Zellkern, Prozessierung der Prä-mRNA mit 5'-Cap, Poly-A-Schwanz und Spleißen der Introns, die reife mRNA, die den Kern durch eine Kernpore verlässt, und die Translation an einem separaten Ribosom im Zytoplasma. Im Feld für Prokaryoten: kein Zellkern und mehrere Ribosomen, die einen mRNA-Strang bereits translatieren, während die RNA-Polymerase ihn noch transkribiert. Überschreiben Sie die Felder mit „Eukaryot: räumlich und zeitlich getrennt“ und „Prokaryot: gekoppelt im Zytoplasma“.

Prokaryoten und Eukaryoten im Vergleich

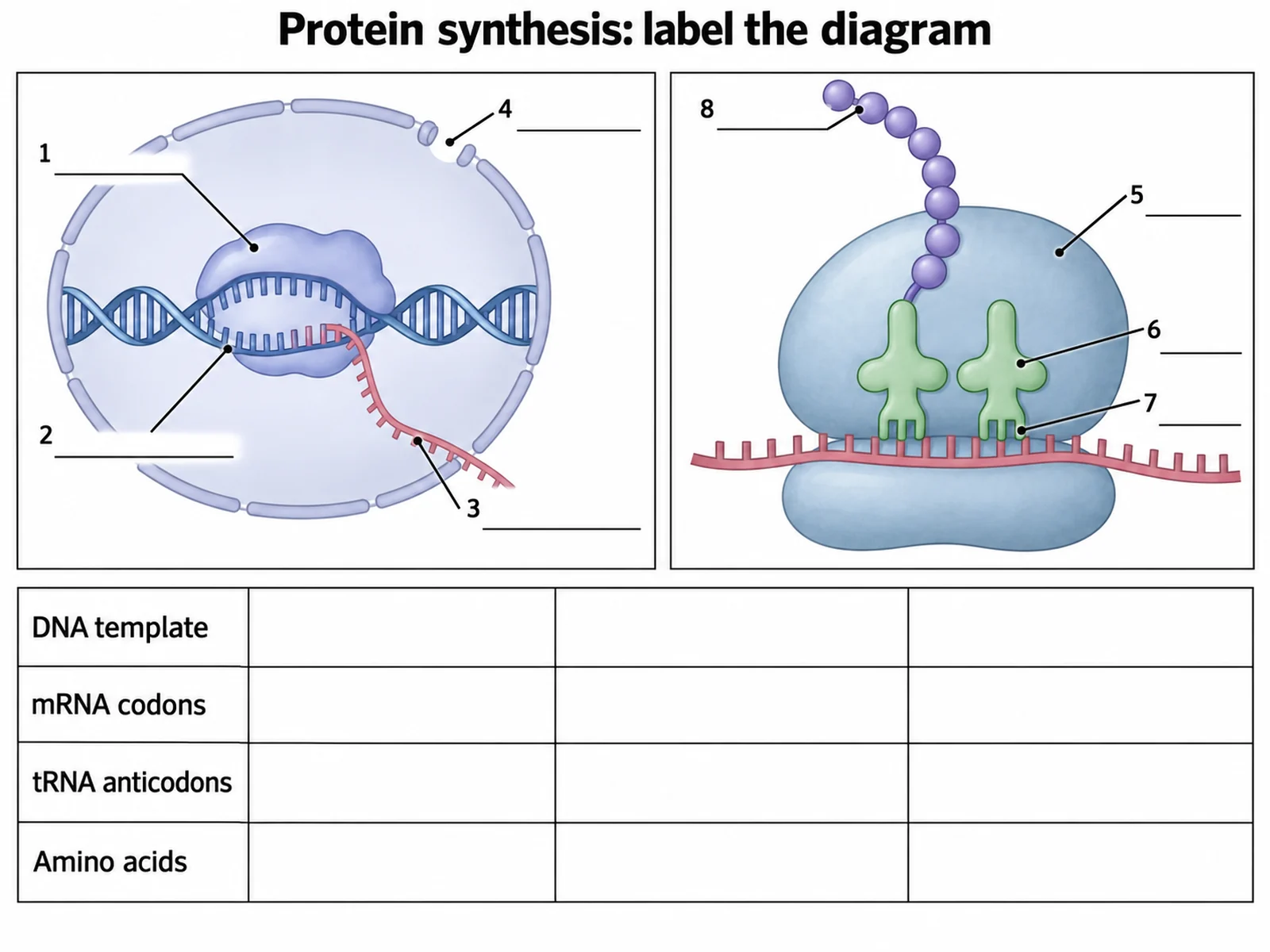

Unbeschriftetes Arbeitsblatt zur Proteinbiosynthese mit Feldern für Transkription und Translation, leeren Beschriftungslinien und leeren Codon-Kästchen

Prompt

Erstellen Sie ein unbeschriftetes Arbeitsblatt zur Proteinbiosynthese. Zeichnen Sie ein Feld zur Transkription in einem Zellkern-Umriss und ein Feld zur Translation mit einem Ribosom im Zytoplasma, beide ohne Beschriftung, mit nummerierten Führungslinien zu RNA-Polymerase, codogenem Strang, mRNA, Kernpore, Ribosomenuntereinheiten, tRNA, Anticodon und Polypeptid, an denen nichts steht. Ergänzen Sie unter den Feldern eine kurze leere Tabelle mit je einer Zeile für die Sequenz des codogenen DNA-Strangs, die Codons der mRNA, die Anticodons der tRNA und die Aminosäuren. Viel Weißraum, keine Lösungen.

Proteinbiosynthese: Arbeitsblatt zum Ausfüllen

So stellen Sie Transkription und Translation als Schaubild dar

1

Schritt wählen

Geben Sie an, ob Sie nur die Transkription, nur die Translation oder den gesamten Weg von der DNA über die RNA zum Protein brauchen, und nennen Sie die Strukturen, die beschriftet werden sollen.

2

Abbildung erstellen

Das Werkzeug zeichnet eine saubere Biologie-Abbildung, in der Zellkern und Zytoplasma getrennt sind, RNA-Polymerase und Ribosom am richtigen Ort sitzen und die Führungslinien gut lesbar sind.

3

Prüfen und exportieren

Prüfen Sie die Strangrichtungen, die Codon-Sequenzen und die Position der Beschriftungen, und laden Sie das Ergebnis dann für Folien, Arbeitsblätter, Protokolle oder Lernzettel herunter.

Was zeigt ein Schaubild zur Proteinbiosynthese?

Ein Schaubild zur Proteinbiosynthese zeigt, wie aus einem Gen ein Protein wird. Es ist das Bild des zentralen Dogmas der Molekularbiologie: DNA wird in Boten-RNA (mRNA) transkribiert, und diese mRNA wird in ein Polypeptid translatiert. Ein klares Schaubild hält die beiden Schritte räumlich getrennt, weil sie in einer eukaryotischen Zelle in verschiedenen Kompartimenten ablaufen. Die Transkription findet im Zellkern statt, wo die RNA-Polymerase einen DNA-Strang in mRNA umschreibt. Die Translation findet an einem Ribosom im Zytoplasma statt, wo Transfer-RNA (tRNA) die mRNA Triplett für Triplett abliest und die jeweils passende Aminosäure an eine wachsende Kette anhängt.

Transkription: von der DNA zur mRNA

  • Die RNA-Polymerase bindet an den Promotor und entwindet ein kurzes Stück der Doppelhelix zu einer Transkriptionsblase.
  • Das Enzym liest den codogenen Strang (Matrizenstrang) in 3'→5'-Richtung ab und baut die mRNA in 5'→3'-Richtung auf.
  • RNA enthält Uracil, wo DNA Thymin enthält: Gegenüber einem Adenin im codogenen Strang wird in die mRNA deshalb Uracil eingebaut, nicht Thymin.
  • Bei Eukaryoten wird das neue Transkript (Prä-mRNA) prozessiert, bevor es den Kern verlässt: Es erhält am 5'-Ende eine Cap-Struktur und am 3'-Ende einen Poly-A-Schwanz, und beim Spleißen werden die Introns herausgeschnitten und die Exons verbunden.
  • Die reife mRNA gelangt durch eine Kernpore ins Zytoplasma, wo die Translation beginnen kann.

Translation: von der mRNA zum Protein

  • Ein Ribosom lagert sich an die mRNA an und wandert in 5'→3'-Richtung bis zum Startcodon AUG, das für Methionin codiert.
  • Jedes Codon besteht aus drei Basen der mRNA; eine tRNA, deren Anticodon zu diesem Codon komplementär ist, bringt die passende Aminosäure.
  • Eine Peptidbindung verknüpft die neue Aminosäure mit der Kette, das Ribosom rückt um ein Codon weiter, und die unbeladene tRNA wird freigesetzt.
  • Der genetische Code umfasst 64 Codons: 61 davon codieren für die 20 Aminosäuren, drei sind Stoppcodons. Die meisten Aminosäuren werden deshalb von mehr als einem Codon bestimmt – ablesen lässt sich das in der Codesonne.
  • Die Translation endet an einem Stoppcodon (UAA, UAG oder UGA), das von keiner tRNA gelesen wird; das fertige Polypeptid wird freigesetzt und faltet sich.

Warum die Proteinbiosynthese mit KI darstellen

  • Die Trennung von Zellkern und Zytoplasma, bei der Schülerinnen und Schüler am häufigsten Fehler machen, liegt sauber gezeichnet vor – Sie müssen sie nicht jede Stunde neu an die Tafel skizzieren.
  • RNA-Polymerase, Ribosom, Codons und Anticodons bleiben in der ganzen Unterrichtsreihe gleich beschriftet.
  • Sie erhalten eine Nahansicht eines einzelnen Schritts, etwa der Paarung von Codon und Anticodon, ohne den ganzen Ablauf neu zu zeichnen.
  • Jede Abbildung lässt sich in ein Arbeitsblatt mit nummerierten Führungslinien und einer leeren Codon-Tabelle verwandeln.

Transkription und Translation im Vergleich

  • Ort: Die Transkription läuft in einer eukaryotischen Zelle im Zellkern ab, die Translation an einem Ribosom im Zytoplasma.
  • Vorlage: Die Transkription liest einen DNA-Strang ab, die Translation die mRNA, die bei der Transkription entstanden ist.
  • Beteiligte Moleküle: Die Transkription braucht die RNA-Polymerase, die Translation ein Ribosom, tRNA und Aminosäuren.
  • Produkt: Bei der Transkription entsteht ein RNA-Strang, bei der Translation eine Kette aus Aminosäuren.
  • Prokaryoten sind die Ausnahme, die die Regel bestätigt: Ohne Zellkern können Ribosomen eine mRNA schon translatieren, während die RNA-Polymerase sie noch transkribiert – die beiden Schritte sind gekoppelt statt getrennt.

Proteinbiosynthese: häufige Fragen

Sie können eine Übersicht zum zentralen Dogma, eine Nahansicht der Transkription im Zellkern, eine Nahansicht der Translation am Ribosom, eine Übersicht zu Codons und Anticodons, einen Vergleich von Prokaryoten und Eukaryoten oder ein Arbeitsblatt zur Proteinbiosynthese zum Ausfüllen erstellen.
