Citratzyklus darstellen

Prompt

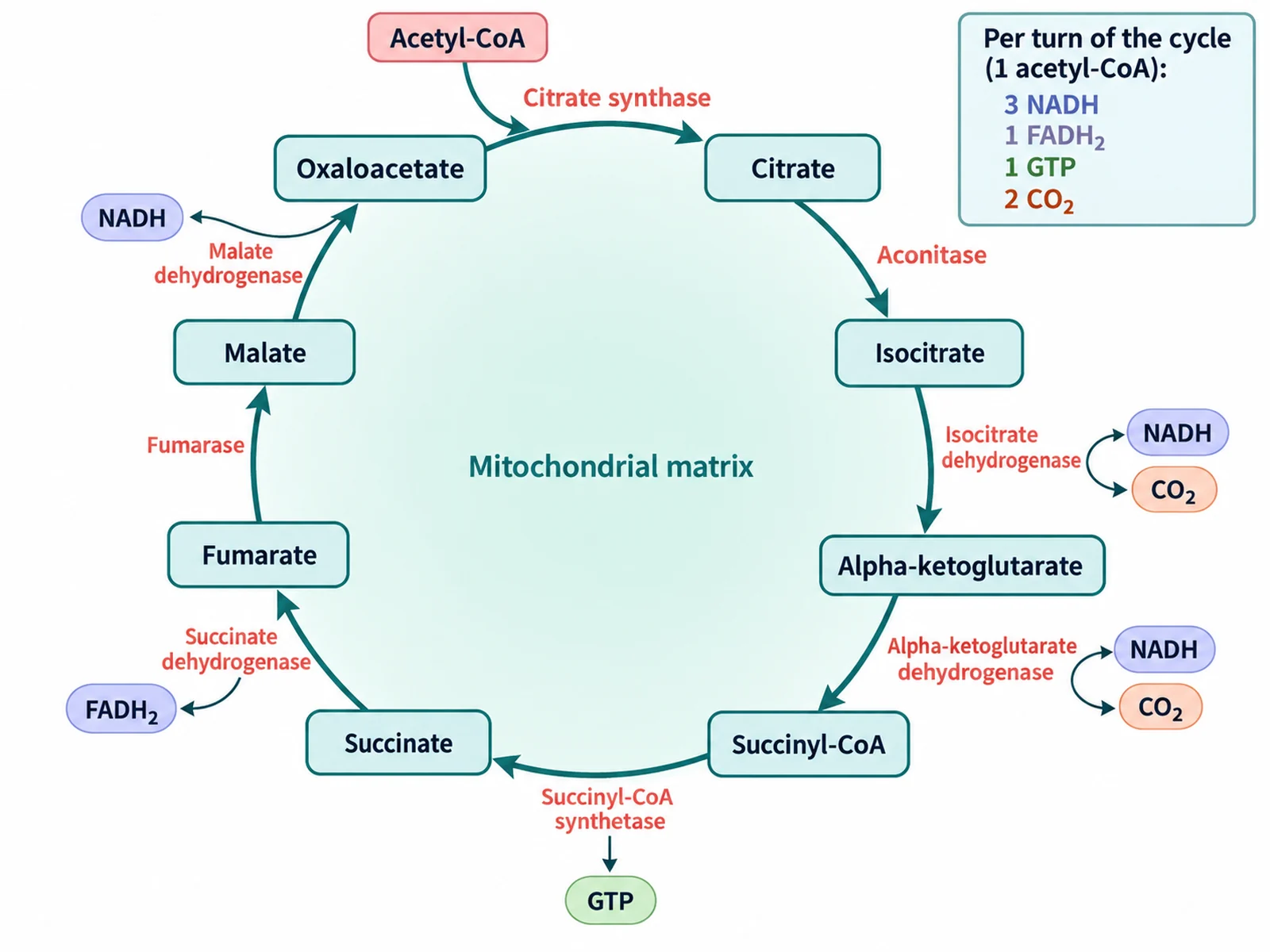

Erstellen Sie ein vollständig beschriftetes Schaubild des Citratzyklus auf weißem Hintergrund. Ordnen Sie acht Zwischenprodukte im Uhrzeigersinn auf einem Kreis in genau dieser Reihenfolge an: Citrat oben, dann Isocitrat, α-Ketoglutarat, Succinyl-CoA, Succinat, Fumarat, Malat, Oxalacetat, und schließen Sie den Kreis zurück zu Citrat. Zeigen Sie, wie Acetyl-CoA beim Oxalacetat eintritt, und setzen Sie an diesen Pfeil das Enzym Citrat-Synthase. Benennen Sie das Enzym an jedem Pfeil: Aconitase, Isocitrat-Dehydrogenase, α-Ketoglutarat-Dehydrogenase, Succinyl-CoA-Synthetase, Succinat-Dehydrogenase, Fumarase, Malat-Dehydrogenase. Zeichnen Sie für jedes Produkt einen kleinen Pfeil nach außen: CO2 und NADH an der Isocitrat-Dehydrogenase und noch einmal an der α-Ketoglutarat-Dehydrogenase, GTP an der Succinyl-CoA-Synthetase, FADH2 an der Succinat-Dehydrogenase, NADH an der Malat-Dehydrogenase. Ergänzen Sie einen Kasten mit der Zusammenfassung „Pro Umlauf: 3 NADH, 1 FADH2, 1 GTP, 2 CO2“.

Prompt

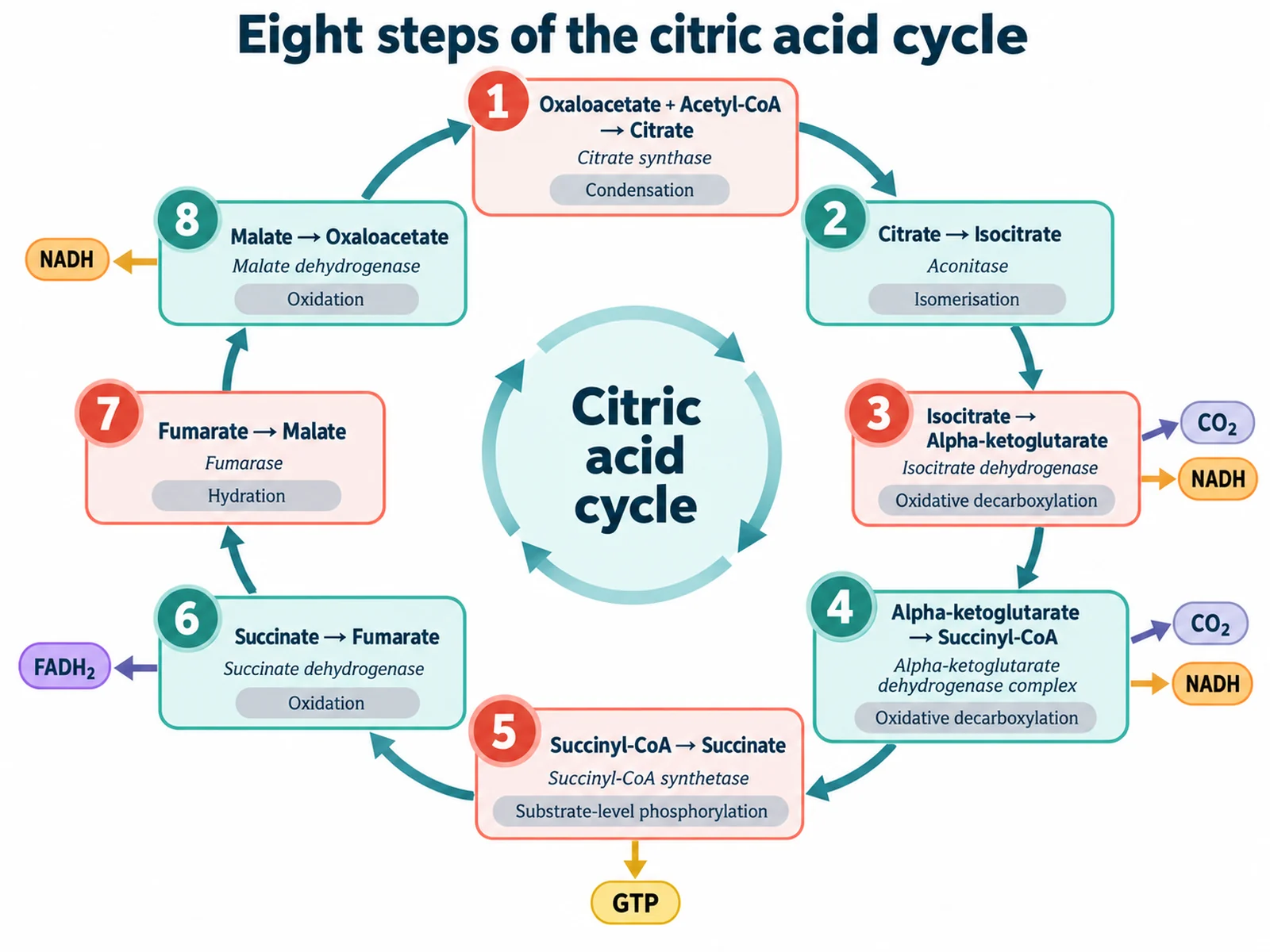

Erstellen Sie ein Schaubild der Schritte des Citratzyklus, das die acht Reaktionen rund um einen Kreislauf auf weißem Hintergrund von 1 bis 8 nummeriert. Nummer 1: Oxalacetat und Acetyl-CoA zu Citrat durch die Citrat-Synthase, beschriftet mit „Kondensation“. Nummer 2: Citrat zu Isocitrat durch die Aconitase, beschriftet mit „Isomerisierung“. Nummer 3: Isocitrat zu α-Ketoglutarat durch die Isocitrat-Dehydrogenase, beschriftet mit „oxidative Decarboxylierung“. Nummer 4: α-Ketoglutarat zu Succinyl-CoA durch den α-Ketoglutarat-Dehydrogenase-Komplex, beschriftet mit „oxidative Decarboxylierung“. Nummer 5: Succinyl-CoA zu Succinat durch die Succinyl-CoA-Synthetase, beschriftet mit „Substratkettenphosphorylierung“. Nummer 6: Succinat zu Fumarat durch die Succinat-Dehydrogenase, beschriftet mit „Oxidation“. Nummer 7: Fumarat zu Malat durch die Fumarase, beschriftet mit „Hydratisierung“. Nummer 8: Malat zu Oxalacetat durch die Malat-Dehydrogenase, beschriftet mit „Oxidation“. Schreiben Sie die Schrittnummern groß und die Enzymnamen in kleinerer, kursiver Schrift.

Prompt

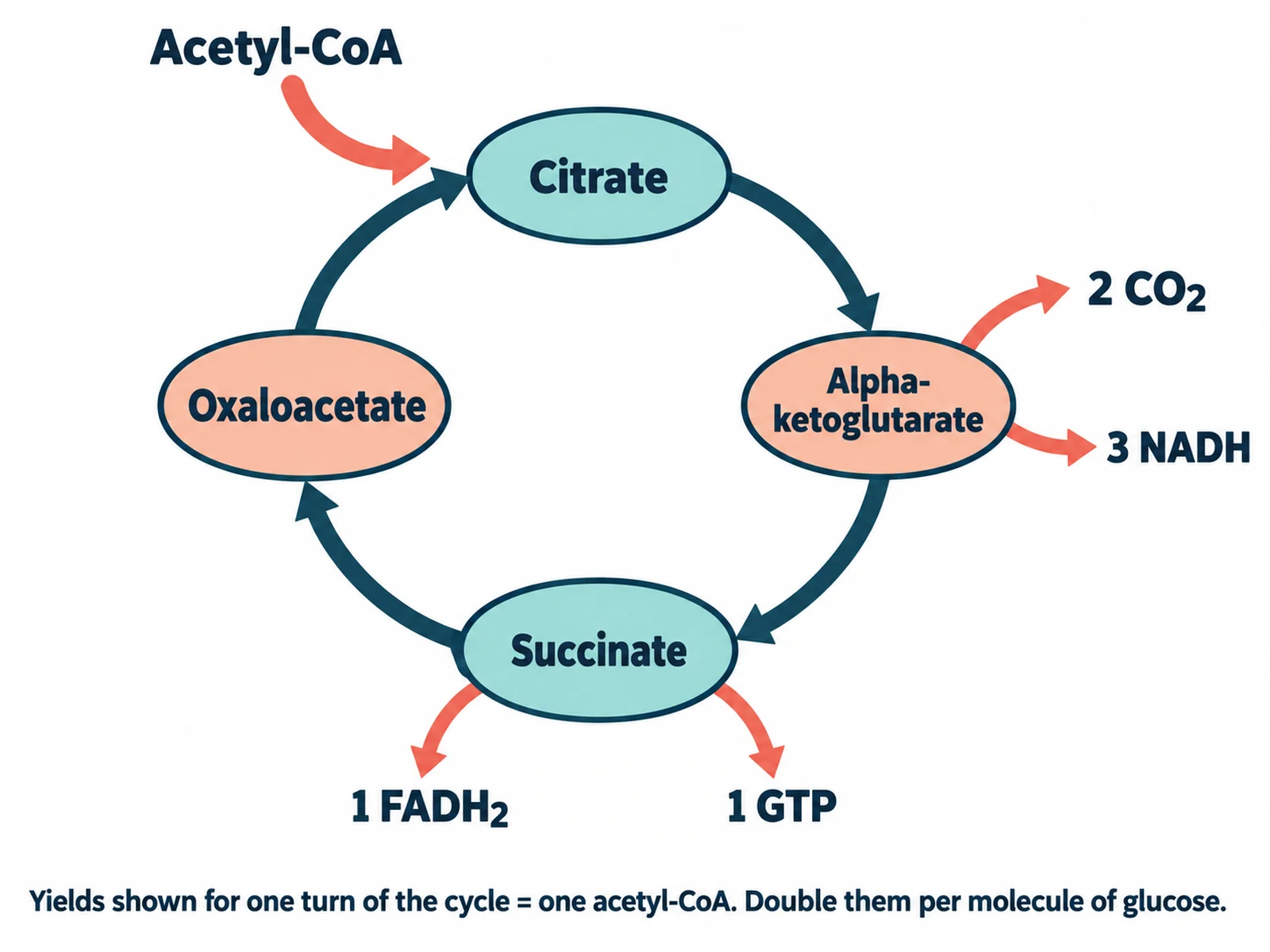

Erstellen Sie ein vereinfachtes Schaubild des Citratzyklus für den Einstiegsunterricht auf weißem Hintergrund. Zeichnen Sie einen einzigen dicken Kreispfeil und benennen Sie daran nur vier Zwischenprodukte: Citrat, α-Ketoglutarat, Succinat und Oxalacetat; zeigen Sie mit unbeschrifteten Pfeilabschnitten, dass der Kreislauf zwischen ihnen weiterläuft. Zeigen Sie mit einem kräftigen Pfeil nach innen, wie Acetyl-CoA beim Oxalacetat in den Kreislauf eintritt. Verwenden Sie für die Produkte vier deutlich getrennte Pfeile nach außen, beschriftet mit 2 CO2, 3 NADH, 1 FADH2 und 1 GTP, und setzen Sie darunter die Bildunterschrift „Bilanz für einen Umlauf des Zyklus, also ein Acetyl-CoA“. Verwenden Sie kräftige, flächige Farben, dicke Umrisse, große, gut lesbare Schrift und viel Weißraum.

Prompt

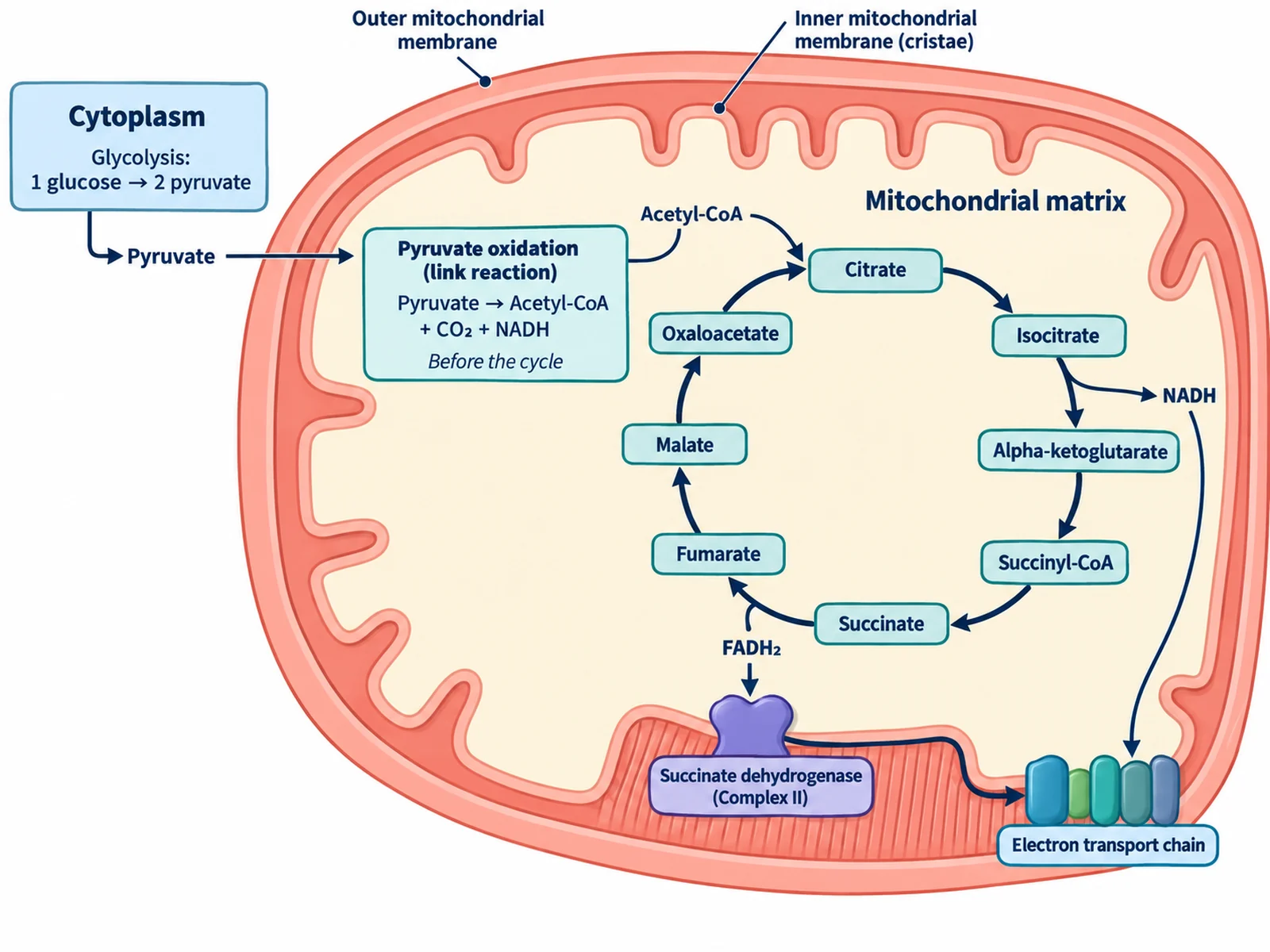

Erstellen Sie ein Schaubild, das den Citratzyklus in einem aufgeschnittenen Mitochondrium zeigt, auf weißem Hintergrund. Zeichnen Sie eine glatte äußere Membran und eine gefaltete innere Membran mit sichtbaren Cristae, und schattieren Sie den eingeschlossenen Raum als Mitochondrienmatrix. Beschriften Sie außerhalb des Mitochondriums ein kleines Feld „Zytoplasma“, in dem die Glykolyse aus einem Molekül Glucose zwei Pyruvat bildet. Zeichnen Sie, wie Pyruvat beide Membranen durchquert, und danach in der Matrix einen eigenen umrahmten Schritt mit der Beschriftung „Oxidative Decarboxylierung (Pyruvat-Dehydrogenase-Komplex): Pyruvat → Acetyl-CoA + CO2 + NADH, kein Teil der acht Schritte des Zyklus“. Zeichnen Sie den Citratzyklus als Kreislauf in der Matrix mit seinen acht Zwischenprodukten in der richtigen Reihenfolge. Zeichnen Sie die Succinat-Dehydrogenase als Protein, das in der inneren Membran sitzt, beschriftet mit „einziges Enzym des Zyklus in der inneren Membran, zugleich Komplex II“, und zeigen Sie, wie NADH und FADH2 Elektronen an die Atmungskette entlang der Cristae abgeben.

Prompt

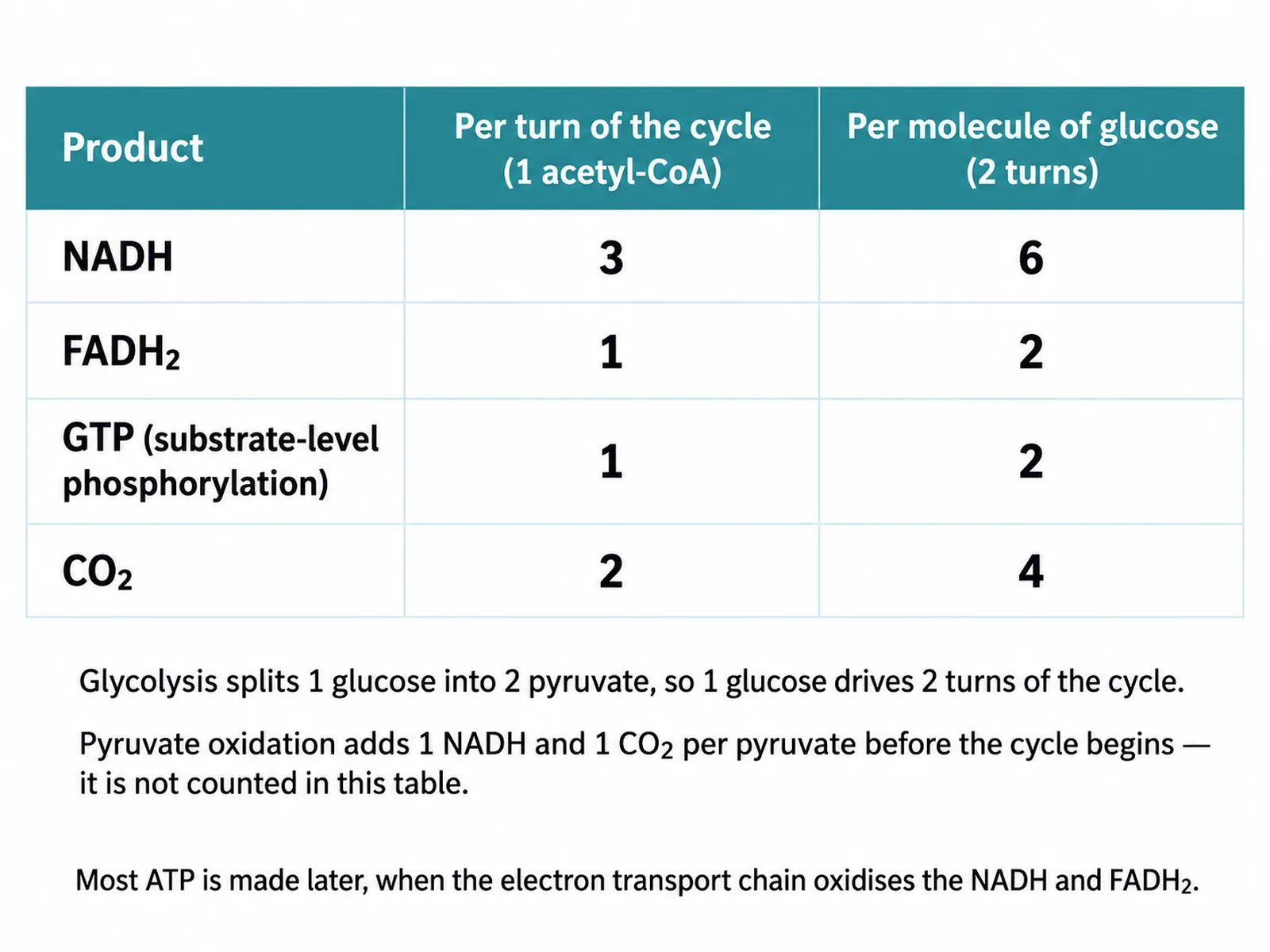

Erstellen Sie eine Vergleichsabbildung zur Bilanz des Citratzyklus auf weißem Hintergrund. Zeichnen Sie eine Tabelle mit zwei Spalten und den Überschriften „Pro Umlauf des Zyklus (ein Acetyl-CoA)“ und „Pro Molekül Glucose (zwei Umläufe)“. Füllen Sie vier beschriftete Zeilen: NADH mit 3 und 6, FADH2 mit 1 und 2, GTP bzw. ATP aus Substratkettenphosphorylierung mit 1 und 2, CO2 mit 2 und 4. Ergänzen Sie unter der Tabelle einen kurzen Hinweis „Die Glykolyse spaltet ein Molekül Glucose in zwei Pyruvat, daher treibt ein Glucosemolekül zwei Umläufe an“ und einen zweiten Hinweis „Die oxidative Decarboxylierung liefert vor Beginn des Zyklus pro Pyruvat zusätzlich 1 NADH und 1 CO2“. Halten Sie die Typografie sauber und die Zahlen groß.

Prompt

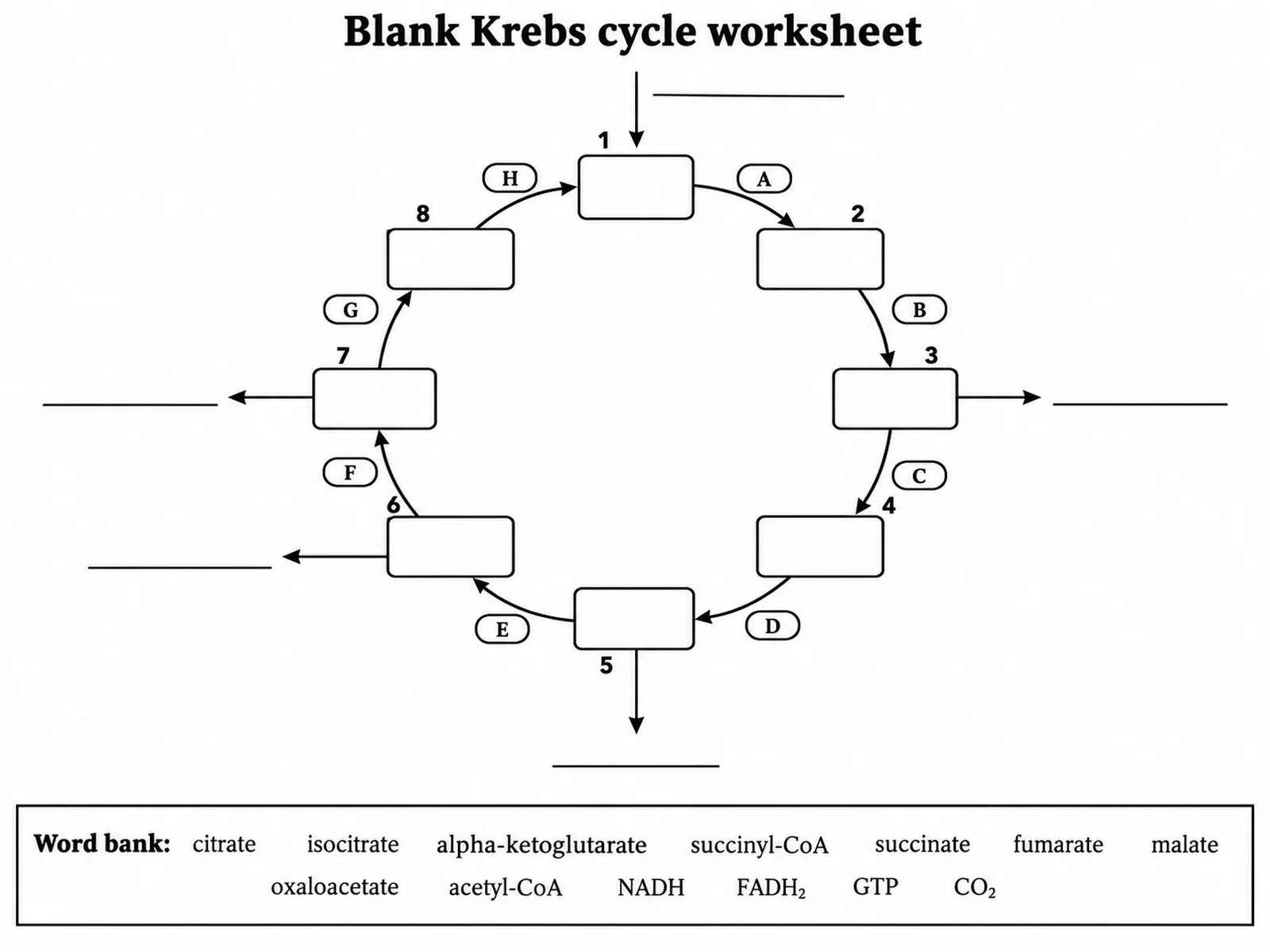

Erstellen Sie ein Arbeitsblatt zum Citratzyklus zum Ausfüllen auf weißem Hintergrund. Zeichnen Sie den Kreislauf mit acht leeren, abgerundeten Kästchen an den Positionen der Zwischenprodukte, im Uhrzeigersinn von 1 bis 8 nummeriert und ohne Text darin. Setzen Sie auf jeden Verbindungspfeil ein leeres weißes Feld für den Enzymnamen, gekennzeichnet mit den Buchstaben A bis H. Ergänzen Sie an den Stellen der Produkte kurze leere Pfeile nach außen mit Schreiblinien daneben. Fügen Sie darunter einen Kasten mit der Wortliste „Citrat, Isocitrat, α-Ketoglutarat, Succinyl-CoA, Succinat, Fumarat, Malat, Oxalacetat, Acetyl-CoA, NADH, FADH2, GTP, CO2“ ein. Lassen Sie viel Weißraum und fügen Sie keine Lösungen hinzu.
